特点
多主栅组件采用特有的圆丝焊带，有效避免组件的断栅、碎片以及隐裂问题。
为保证光伏电站投资者的利益，我们组件承诺使用寿命超过25年。25年内组件衰减不超过12%。
整体组件通过第三方2400Pa的风载荷及5400Pa的雪载荷，高盐雾，高湿热认证
极其优异的抗PID性能保证。
出色发电能力，优异的温度系数特性。
参数
| 技术参数: | STC | NOCT | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定功率(Pmax) | 510W | 520W | 530W | 540W | 550W | 555W | 510W | 520W | 530W | 540W | 550W | 555W |
| 最大功率(Pmax) | 510W | 520W | 530W | 540W | 550W | 555W | 383.60W | 391.12W | 398.64W | 406.16W | 413.68W | 417.44W |
| 最大功率点的工作电压 (Vmp): | 38.5V | 38.7V | 38.9V | 39.1V | 39.3V | 39.4V | 36.18V | 36.37V | 36.56V | 36.75V | 36.94V | 37.03V |
| 最大功率点的工作电流 (Imp): | 13.25A | 13.44A | 13.62A | 13.81A | 13.99A | 14.09A | 10.61A | 10.76A | 10.91A | 11.06A | 11.21A | 11.28A |
| 开路电压 (Voc): | 46.2V | 46.6V | 47.0V | 47.4V | 47.8V | 48.0V | 43.84V | 44.22V | 44.60V | 44.98V | 45.36V | 45.55V |
| 短路电流 (lsc): | 14.05A | 14.20A | 14.35A | 14.49A | 14.62A | 14.69A | 11.35A | 11.48A | 11.60A | 11.71A | 11.82A | 11.87A |
| 组件效率 (ŋm): | 21.5% | 21.9% | 22.3% | 22.7% | 23.2% | 23.4% | ||||||
| 最大系统电压 : | 1500VDC | |||||||||||
| 应用等级 : | Class A | |||||||||||
| 阻燃等级 : | Class C | |||||||||||
| 最大保险丝额定电流 : | 25A | |||||||||||
| 工作温度 : | 85% Rh,-40℃ ~ +85℃ | |||||||||||
| 最大可承受雪压(玻璃面) : | 5400Pa | |||||||||||
| Maximum Wind Loads ( Front&Back): | 2400Pa | |||||||||||
| 最大可承受冰雹碰撞直径 (撞击速度 @ 23m/s) : | 25mm | |||||||||||
*STC: Irradiance 1000W/m², 太阳电池类型 Temperature 25°C, Air Mass AM1.5(According to EN60904-3)。
*NOCT: Irradiance 800W/m², Ambient Temperature 20°C, Wind Speed 1m/s。
*根据EN60904-1 标准，在辐照度200W/ m2时平均效率降低小于4.5%。
| 温度参数 : | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电池额定工作温度 (NOCT): | 45±2℃ | |||||||||||
| 最大功率温度修正系数 (γ Pmp): | -0.29%/℃ | |||||||||||
| 开路电压温度修正系数 (β Voc): | -0.23%/℃ | |||||||||||
| 短路电流温度修正系数 (α lsc): | +0.04%/℃ | |||||||||||
| 结构参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 玻璃 : | 3.2mm低铁钢化玻璃 | |||||||||||
| 太阳电池类型 : | 144片 单晶硅n-type太阳电池 | |||||||||||
| 阳极氧化铝框架 : |
银色 黑色 |
|||||||||||
| 接线盒 : | 防护等级IP68 | |||||||||||
| 电缆 : | 4mm2 PV cable | |||||||||||
| 电缆长度 : | (+):400mm, (-):300mm; 或客制化 | |||||||||||
| 连接器 : | 防护等级IP68 | |||||||||||
| 组件尺寸(长×宽×高) : | 2278x1134x35mm | |||||||||||
| 重量 : | 28.0±3%kg | |||||||||||

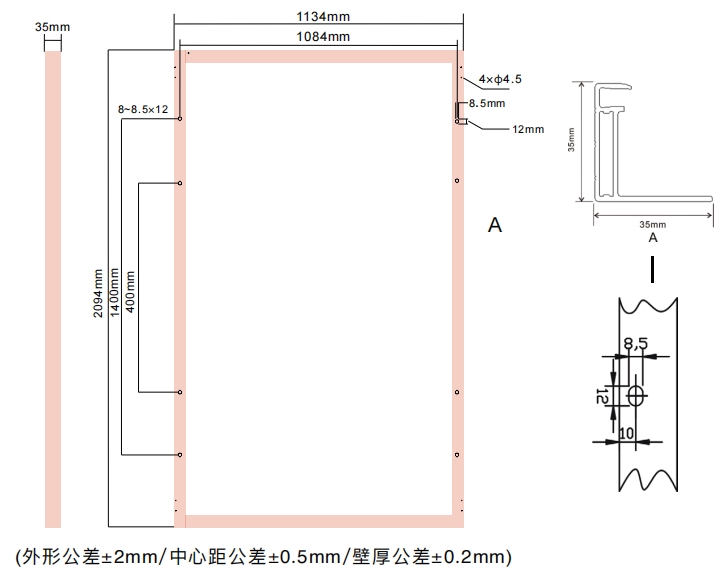

组件尺寸
公差±0.2mm
图表

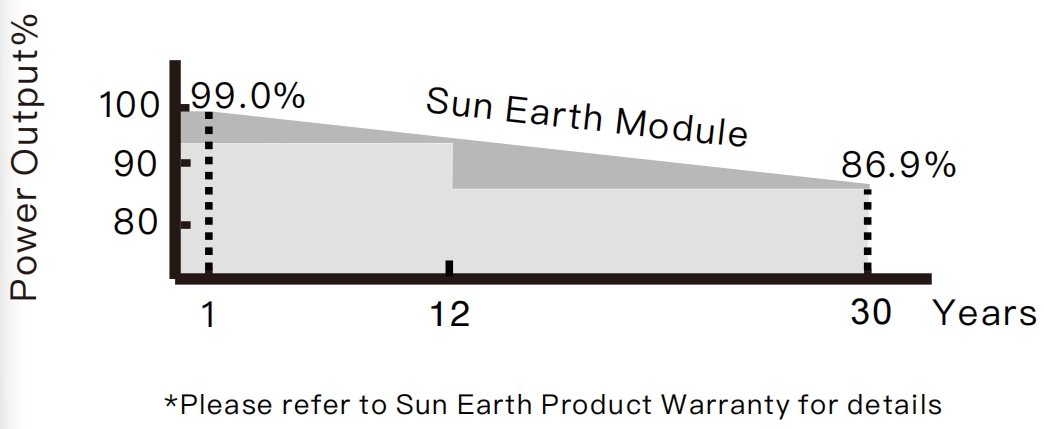

功率衰减图
