DXM8-72HBG
2278mm*1134mm*30mm
可选色
下载PDF
特点
采用特有的圆丝焊带，有效避免组件的断栅、碎片以及隐裂问题。
为保证光伏电站投资者的利益，我们组件承诺使用寿命超过30年。30年内组件衰减不超过13%。
整体组件通过第三方2400Pa的风载荷及5400Pa的雪载荷，高盐雾，高湿热认证。
最大可达15%的双面发电增益能力，优异的温度系数特性，适合地面电站，水泥屋顶。
极其优异的抗PID性能保证。
参数
| 技术参数: | STC | BNPI | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定功率(Pmax) | 560W | 570W | 580W | 590W | 600W | 610W | 560W | 570W | 580W | 590W | 600W | 610W |
| 最大功率(Pmax) | 560W | 570W | 580W | 590W | 600W | 610W | 616W | 627W | 638W | 651W | 662W | 673W |
| 最大功率点的工作电压 (Vmp): | 42.1V | 42.3V | 42.5V | 42.7V | 42.9V | 43.1V | 42.37V | 42.55V | 42.73V | 42.91V | 42.10V | 42.36V |
| 最大功率点的工作电流 (Imp): | 13.30A | 13.48A | 13.65A | 13.82A | 13.99A | 14.15A | 14.54A | 14.74A | 14.93A | 15.17A | 15.36A | 15.56A |
| 开路电压 (Voc): | 50.1V | 50.9V | 51.3V | 51.7V | 52.1V | 52.5V | 50.59V | 50.83V | 51.08V | 51.34V | 51.58V | 51.79V |
| 短路电流 (lsc): | 14.13A | 14.25A | 14.39A | 14.52A | 14.64A | 14.76A | 14.48A | 15.70A | 15.92A | 16.16A | 16.39A | 16.58A |
| 组件效率 (ŋm): | 21.7% | 22.1% | 22.5% | 22.8% | 23.2% | 23.6% | ||||||
| 最大系统电压 : | 1500VDC | |||||||||||
| 应用等级 : | Class A | |||||||||||
| 阻燃等级 : | Class A | |||||||||||
| 最大保险丝额定电流 : | 30A | |||||||||||
| 工作温度 : | 85% Rh,-40℃ ~ +85℃ | |||||||||||
| 最大可承受雪压(玻璃面) : | 5400Pa | |||||||||||
| 最大可承受风压（玻璃面和背板面): | 2400Pa | |||||||||||
| 最大可承受冰雹碰撞直径 (撞击速度 @ 23m/s) : | 25mm | |||||||||||
*STC: 在辐照度 1000W/m2, 电池温度 25℃,空气质量 AM1.5。
*BNPI: 光照强度：正面1000W/m2,背面135W/m2，环境温度 25℃,大气质量1.5。
*根据EN60904-1 标准，在辐照度200W/ m2 时平均效率降低小于4.5%。
| 温度参数 : | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 双面系数: | Φ Voc: 99±5 %,Φ Isc: 80±5 %,Φ Pmax: 80±10 % | |||||||||||
| 最大功率温度修正系数 (γ Pmp): | -0.29%/℃ | |||||||||||
| 开路电压温度修正系数 (β Voc): | -0.23%/℃ | |||||||||||
| 短路电流温度修正系数 (α lsc): | +0.04%/℃ | |||||||||||
| 结构参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
玻璃 ： |
2.0mm低铁钢化玻璃 |
|||||||||||
| 太阳电池类型 : | 144片 单晶硅n-type太阳电池 | |||||||||||
| 阳极氧化铝框架 : |
银色 黑色 |
|||||||||||
| 接线盒 : | 防护等级IP68 | |||||||||||
| 电缆 : | 4mm2 PV cable | |||||||||||
| 电缆长度 : | (+):400mm, (-):300mm; 或客制化 | |||||||||||
| 连接器 : | 防护等级IP68 | |||||||||||
| 组件尺寸(长×宽×高) | 2278x1134x30mm | |||||||||||
| 重量 | 32.0±3%kg | |||||||||||

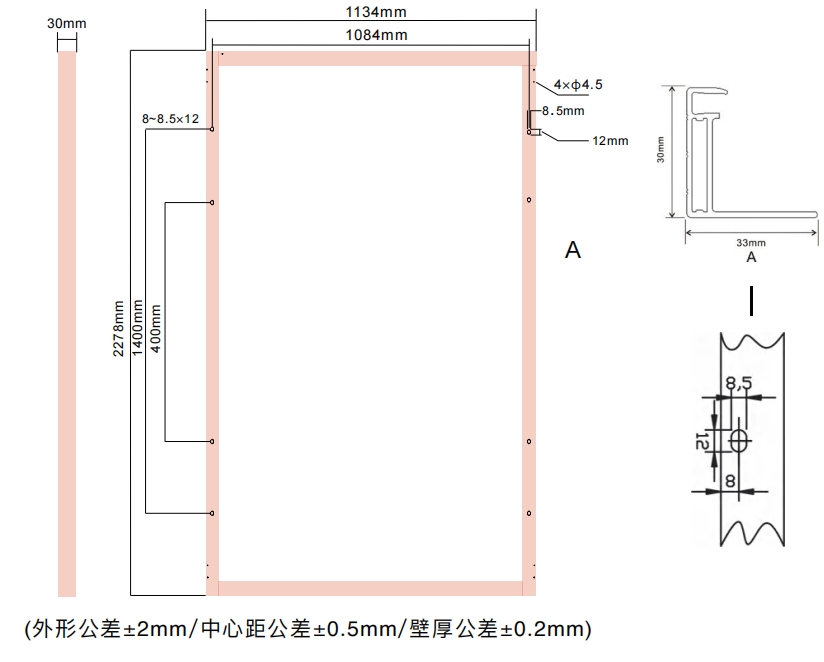

组件尺寸
公差±0.2mm

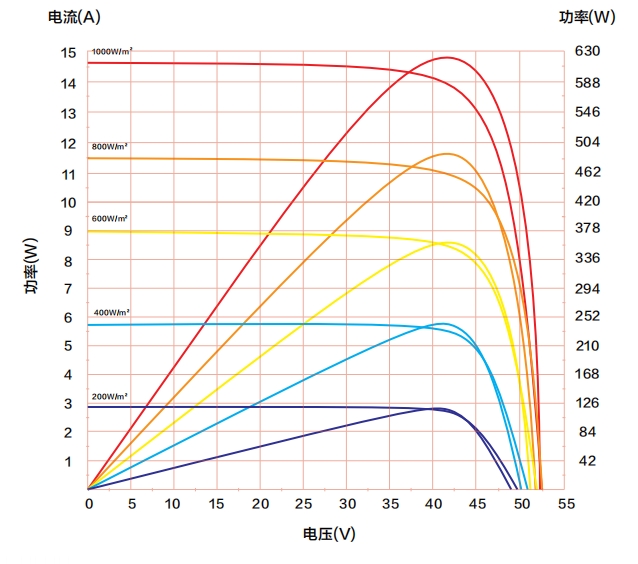

图表

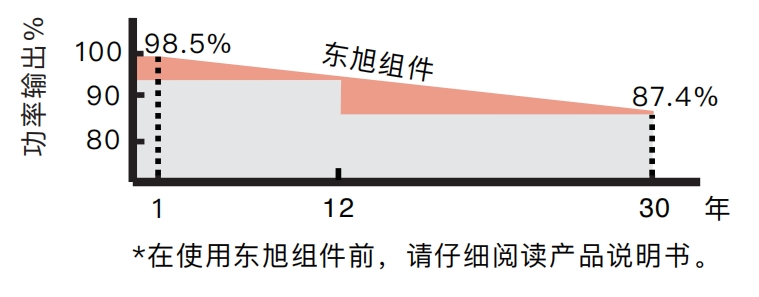

功率衰减图
